Pengertian 7 Layer OSI

7 Layer OSI adalah sebua,h model arsitektural jaringan yang dikembangkan oleh badan International Organization for Standardization (ISO) di Eropa pada tahun 1977. OSI mempunyai sebuah kepanjangan, yaitu : Open System Inter Connection yang merupakan Kumpulan Layer-layer yang tidak salingbergantungan namun saling berkaitan satu sama lainnya, maksud dari pernyataan tersebut adalah masing-masing Layer sudah mempunyai Tugas dan Tanggung Jawab masing-masing dan Saling mengisi satu sama lain, dan sama halnya dengan sebuah kerjasama Kelompok. jika salah satu dari Layer tersebut tidak digunakan berarti tidak akan Terbentuk jaringan.
Komponen Penyusun 7 Layer OSI
7 OSI Layer memiliki 7 Layer yang Terdiri dari :
Physical Layer
DataLink Layer
Network Layer
Transport Layer
Session Layer
Presentation Layer
Application Layer.

Dari ke Tujuh layer tersebuat mempunyai 2 (dua) Tingkatan Layer, yaitu:

Lower Layer yang meliputi : Physical Layer, DataLink Layer, dan Network Layer.

Upper Layer yang meliputi : Transport Layer, Session Layer, Presentation Layer, dan Application Layer

Fungsi Masing-Masing Layer beserta Protokol dan Perangkatnya
Dari ke Tujuh Layer tersebut juga mempunyai Tugas dan Tanggung Jawab masing-masing, yaitu :

Physical Layer : Berfungsi untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan, topologi jaringan dan pengabelan. Adapun perangkat-perangkat yang dapat dihubungkan dengan Physical layer adalah NIC (Network Interface Card) berikut dengan Kabel - kabelnya

DataLink Layer : Befungsi untuk menentukan bagaimana bit-bit data dikelompokkan menjadi format yangdisebut sebagai frame. Pada Layer ini terjadi koreksi kesalahan, flow control, pengalamatan perangkat keras seperti Halnya MAC Address, dan menetukan bagaimana perangkat-perangkat jaringan seperti HUB, Bridge, Repeater, dan Switch layer 2 (Switch un-manage) beroperasi. Spesifikasi IEEE 802, membagi Layer ini menjadi dua Layer anak, yaitu lapisan Logical Link Control (LLC) dan lapisan Media Access Control (MAC).

Network Layer : Berfungsi untuk mendefinisikan alamat-alamat IP, membuat header untuk paket-paket, dan kemudian melakukan routing melalui internetworking dengan menggunakan Router dan Switch layer-3 (Switch Manage).

Transport Layer : Berfungsi untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima. Selain itu, pada layer ini juga membuat sebuah tanda bahwa paket diterima dengan sukses (acknowledgement), dan mentransmisikan ulang terhadp paket-paket yang hilang di tengah jalan.

Session Layer : Berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara, atau dihancurkan. Selain itu, di layer ini juga dilakukan resolusi nama.

Presentation Layer : Berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi ke dalam format yang dapat ditransmisikan melalui jaringan. Protokol yang berada dalam Layer ini adalah perangkat lunak redirektor (redirector software), seperti layanan Workstation (dalam Windows NT) dan juga Network shell (semacam Virtual Network Computing (VNC) atau Remote Desktop Protocol (RDP)).

Application Layer : Berfungsi sebagai antarmuka dengan aplikasi dengan fungsionalitas jaringan, mengatur bagaimana aplikasi dapat mengakses jaringan, dan kemudian membuat pesan-pesan kesalahan. Protokol yang berada dalam layer  ini adalah HTTP, FTP, SMTP, dan NFS.

Sekian dan terima kasih

IPv4

AAlamat Broadcast, merupakan alamat IPv4 yang didesain agar diproses oleh setiap node IP dalam segmen jaringan yang sama. Alamat broadcast digunakan dalam komunikasi one-to-everyone.amat IP versi 4 (sering disebut dengan Alamat IPv4) adalah sebuah jenis pengalamatan jaringan yang digunakan di dalam protokol jaringan TCP/IP yang menggunakan protokol IP versi 4. Panjang totalnya adalah 32-bit, dan secara teoritis dapat mengalamati hingga 4 miliar host komputer atau lebih tepatnya 4.294.967.296 host di seluruh dunia, jumlah host tersebut didapatkan dari 256 (didapatkan dari 8 bit) dipangkat 4(karena terdapat 4 oktet) sehingga nilai maksimal dari alamt IP versi 4 tersebut adalah 255.255.255.255 dimana nilai dihitung dari nol sehingga nilai nilai host yang dapat ditampung adalah 256x256x256x256=4.294.967.296 host, bila host yang ada di seluruh dunia melebihi kuota tersebut maka dibuatlah IP versi 6 atau IPv6. Contoh alamat IP versi 4 adalah 192.168.0.3.

Alamat IPv4 terbagi menjadi beberapa jenis:
1.Alamat Unicast, merupakan alamat IPv4 yang ditentukan untuk sebuah antarmuka jaringan yang dihubungkan ke sebuah Internetwork IP. Alamatunicast digunakan dalam komunikasipoint-to-point atau one-to-one.

2.Alamat Broadcast, merupakan alamat IPv4 yang didesain agar diproses oleh setiap node IP dalam segmen jaringan yang sama. Alamat broadcast digunakan dalam komunikasi one-to-everyone.

3.Alamat Multicast, merupakan alamat IPv4 yang didesain agar diproses oleh satu atau beberapa node dalam segmen jaringan yang sama atau berbeda. Alamat multicast digunakan dalam komunikasi one-to-many.

SUBNETTING

SUBNETTING

Subnetting adalah proses memecah suatu IP jaringan ke sub jaringan yang lebih kecil yang disebut "subnet." Setiap subnet deskripsi non-fisik (atau ID) untuk jaringan-sub fisik (biasanya jaringan beralih dari host yang mengandung satu router -router dalam jaringan multi).


Subnet Mask Notasi

Ada dua bentuk notasi subnet, notasi standar dan CIDR (Classless Internet Domain Routing) notasi. Kedua versi dari notasi menggunakan alamat dasar (atau alamat jaringan) untuk menentukan titik awal jaringan, seperti 192.168.1.0. Ini berarti bahwa jaringan dimulai di 192.168.1.0 dan host mungkin pertama alamat IP di subnet ini akan 192.168.1.1.

Dalam standar subnet mask notasi, empat oktet nilai numerik digunakan sebagai dengan alamat dasar, misalnya 255.255.255.0. Topeng standar dapat dihitung dengan menciptakan empat biner oktet nilai untuk masing-masing, dan menempatkan biner digit .1. dengan ramuan jaringan, dan menempatkan digit biner 0. dengan ramuan jaringan. Pada contoh di atas nilai ini akan menjadi 11111111.11111111.11111111.00000000. Dalam kombinasi dengan alamat dasar yang Anda memiliki definisi subnet, dalam hal ini subnet dalam notasi standar akan 192.168.1.0 255.255.255.0.

Dalam notasi CIDR, jumlah 1.s dalam versi biner dari topeng dihitung dari kiri, dan jumlah yang ditambahkan ke akhir dari alamat dasar setelah slash (/). Pada contoh di sini subnet akan dicatatkan dalam notasi CIDR sebagai 192.168.1.0/24.
Kapan Subnetting Digunakan?

Subnet dibuat untuk membatasi ruang lingkup lalu lintas siaran, untuk menerapkan keamanan jaringan tindakan, untuk memisahkan segmen jaringan berdasarkan fungsi, dan / atau untuk membantu dalam menyelesaikan masalah kemacetan jaringan ..,

subnet A biasanya terdiri dari router jaringan, sebuah switch atau hub, dan setidaknya satu host
Bagaimana saya bisa Hitunglah Jumlah maksimum Host untuk Subnet Mask?

Untuk menghitung jumlah maksimum host untuk subnet mask, mengambil dua dan meningkatkan itu dengan jumlah bit yang dialokasikan untuk subnet (menghitung jumlah 0.s nilai subnet mask biner) dan kurangi dua. Anda harus kurangi dua dari nilai yang dihasilkan karena nilai pertama dalam kisaran alamat IP (semua 0s) disediakan untuk alamat jaringan, dan nilai terakhir dalam kisaran alamat IP (semua 1s) disediakan untuk alamat broadcast jaringan. Misalnya, DSL jaringan biasa digunakan 8 bit untuk subnet mereka. Jumlah host diijinkan untuk suatu jaringan DSL dapat dihitung dengan rumus berikut: host max = (2 ^ 8) -2 = 254 host.

Ketika Anda subnet jaringan, jumlah bit diwakili oleh subnet mask akan berkurang. Anda mengurangi oktet dalam rangka mulai dari nilai paling kanan dan lanjutkan kiri saat Anda mencapai nilai nol. Topeng nilai turun sebesar kelipatan dari dua setiap kali Anda memisahkan jaringan ke dalam subnet yang lebih. Nilai adalah 255, 254 *, 252, 248, 240, 224, 224, 192, 128. Setiap penurunan menunjukkan bahwa sedikit tambahan telah dialokasikan. Setelah 128, bit berikutnya dialokasikan akan mengurangi oktet keempat ke 0, dan oktet ketiga akan mengikuti perkembangan yang sama 8-angka.

Sebagai contoh, subnet mask angka desimal bertitik dari 255.255.255.255 menunjukkan bahwa tidak ada bit telah dialokasikan dan jumlah maksimum host adalah 1 (0 ^ 1 = 1). Subnet mask 255.255.255.128 menunjukkan bahwa jumlah maksimal host adalah 128. Dan subnet mask 255.255.128.0 menunjukkan bahwa jumlah maksimum host 32.786.

* 254 bukan angka yang benar untuk oktet keempat karena tidak ada alamat yang tersedia untuk host. yaitu (2 ^ 1) -2 = 0.

NAT

Penafsiran alamat jaringan (Bahasa Inggris:Network Address Translation) adalah suatu metode untuk menghubungkan lebih dari satu komputer ke jaringan internet dengan menggunakan satu alamat IP. Banyaknya penggunaan metode ini disebabkan karena ketersediaan alamat IP yang terbatas, kebutuhan akan keamanan (security), dan kemudahan serta fleksibilitas dalam administrasi jaringan.

Alamat IP

Saat ini, protokol IP yang banyak digunakan adalah IP versi 4 (IPv4). Dengan panjang alamat 4 byte berarti terdapat 2 pangkat 32 = 4.294.967.296 alamat IP yang tersedia. Jumlah ini secara teoretis adalah jumlah komputer yang dapat langsung koneksi ke internet. Karena keterbatasan inilah sebagian besar ISP (Internet Service Provider) hanya akan mengalokasikan satu alamat untuk satu pengguna dan alamat ini bersifat dinamik, dalam arti alamat IP yang diberikan akan berbeda setiap kali user melakukan koneksi ke internet. Hal ini akan menyulitkan untuk bisnis golongan menengah ke bawah. Di satu sisi mereka membutuhkan banyak komputer yang terkoneksi ke internet, akan tetapi di sisi lain hanya tersedia satu alamat IP yang berarti hanya ada satu komputer yang bisa terkoneksi ke internet. Hal ini bisa diatasi dengan metode NAT. Dengan NAT gateway yang dijalankan di salah satu komputer, satu alamat IP tersebut dapat dibagi ke beberapa komputer yang lain dan mereka bisa melakukan koneksi ke internet secara bersamaan.

Keamanan



Ketika suatu komputer terkoneksi ke internet, komputer tersebut tidak saja dapat mengakses, misalnya ke server suatu situs tertentu, tetapi komputer tersebut juga sangat mungkin untuk diakses oleh komputer lain yang juga terkoneksi ke internet. Jika disalahgunakan, hal tersebut bisa sangat berbahaya. Data-data penting bisa saja dilihat atau bahkan dicuri oleh orang yang tak bertanggungjawab. NAT secara otomatis akan memberikan proteksi seperti halnya firewall dengan hanya mengizinkan koneksi yang berasal dari dalam jaringan. Hal ini berarti tingkat keamanan suatu jaringan akan meningkat, karena kemungkinan koneksi dari luar ke dalam jaringan menjadi relatif sangat kecil.

Administrasi Jaringan

Dengan NAT, suatu jaringan yang besar dapat dipecah-pecah menjadi jaringan yang lebih kecil. Bagian-bagian kecil tersebut masing-masing memiliki satu alamat IP, sehingga dapat menambahkan atau mengurangi jumlah komputer tanpa memengaruhi jaringan secara keseluruhan. Selain itu, pada gateway NAT modern terdapat server DHCP yang dapat mengkonfigurasi komputer client secara otomatis. Hal ini sangat menguntungkan bagi admin jaringan karena untuk mengubah konfigurasi jaringan, admin hanya perlu mengubah pada komputer server dan perubahan ini akan terjadi pada semua komputer client. Selain itu gateway NAT mampu membatasi akses ke internet, juga mampu mencatat semua traffic, dari dan ke internet. Secara keseluruhan, dengan segala kelebihan gateway NAT tersebut, admin jaringan akan sangat terbantu dalam melakukan tugas-tugasnya.

Jenis-jenis NAT



Full cone NAT

Restricted cone NAT

Port restricted cone NAT

Symmetric NAT







IPv6

IPv6 (Internet Protocol version 6) adalah protokol internet generasi baru yang menggantikan protokol versi sebelumnya (IPv4). IPv6 dikembangkan oleh Internet Engineering Task Force (IETF). Tujuan utama diciptakan IPv6 karena keterbatasan ruang alamat di IPv4 yang hanya terdiri dari 32 bit.

IPv6

Kelebihan IPv6 dibandingkan dengan IPv4 antara lain:

• Ruang alamat IPv6 yang lebih besar yaitu 128 bit.
• Pengalamatan multicast, yaitu pengiriman pesan ke beberapa alamat dalam satu group.
• Stateless address autoconfiguration (SLAAC), IPv6 dapat membuat alamat sendiri tanpa bantuan DHCPv6.
• Keamanan lebih bagus dengan adanya default sekuriti IPSec.
• Pengiriman paket yang lebih sederhana dan efisien.
• Dukungan mobilitas dengan adanya Mobile IPv6.



Paket IPv6

Paket IPv6 terdiri dari dua bagian yaitu: Paket Header dan Paket Payload.
Ukuran paket Header terdiri dari 40 oktet (320 bit) yang terdiri dari:

• versi, 4 bit.
• Traffic class, 8 bit.
• Label Flow, 20 bit.
• Panjang Payload, 16 bit.
• Header berikutnya, 8 bit.
• Batasan hop, 8 bit.
• alamat tujuan, 128 bit
• alamat asal, 128 bit

Ukuran panjang Payload adalah 16 bit dan bisa membawa maksimum 65535 oktet.



Arti kode beep pada komputer dan solusinya

Arti kode beep pada komputer dan solusinya - Pernahkah anda mendengar suara muncul dari dalam PC anda. Suara suara itu adalah tanda ada yang error di dalam hardware Motherboard. Seperti beep 1x, beep 2x, beep 3x dan seterusnya. Suara beep itu adalah hasil dari bios. Setelah kita menghidupkan computer kita BIOS akan mendeteksi perangkat software yang terpasang pada Motherboard. Jika ada yang salah masang atau salah satu komponen mati maka akan menimbulkan suara beep. Suara ini akan muncul pada speaker kecil yang terpasang pada motherboard. Jadi jangan pernah mencoba untuk melepasnya dari motherboar.

Kode berupa bunyi beep ini sebenarnya memiliki arti tertentu seperti kode morse. Banyak pengguna komputer awam tidak mengerti maksud kode ini. Nah, berikut ini saya sharing mengenai arti berbagai kode beep yang bisa bermanfaat untuk mendeteksi sejak dini kemungkinan kerusakan hardware komputer kita. Di sini juga aka nada solusi untuk menangani masalah bunyi beep

Kode beep ini berbeda antara chipset BIOS satu dengan yang lain. Untuk mengetahui chipset BIOS apa pada komputer kita, silahkan lihat notifikasi yang muncul pada pojok atas monitor saat melakukan booting pertamakali. Nama BIOSnya tampil di sana.

AMI-BIOS

Beep 1x – RAM (memory) rusak atau tidak terpasang dengan benar. Solusinya, lepaskan RAM lalu bersihkan alur PCB pada kaki RAM menggunakan penghapus dan pasang kembali. Jika masalah berlanjut, coba cari pinjaman RAM yang sesuai sebelum membeli yang baru.

Beep 2 x – RAM bermasalah (Memory Parity Error in first 64KB block)

Beep 3 x – RAM bermasalah (Memory Read/Write Error in first 64KB block)

Beep 4 x – Motherboard bermasalah. Motherboard timer tidak berfungsi dan kemungkinan perlu diganti.

Beep 5 x – Processor bermasalah. Perlu diganti.

Beep 6 x – Biasanya menunjukkan keyboard yang rusak, atau tidak terpasang dengan benar. Cek soket keyboard yang menancap pada bagian belakang casing. Jika masalah berlanjut, gantilah keyboard. Soket keyboard dari jenis PS-2 lebih rawan rusak daripada jenis USB.

Beep 7 x – Processor bermasalah (Processor Exception Interrupt Error), perlu diganti.

Beep 8 x – Graphic card (VGA) rusak atau tidak terpasang dengan benar pada slot. Solusinya sama dengan masalah RAM di atas.

Beep 9 x – BIOS/Motherboard bermasalah (ROM checksum Error ). Perlu mengganti chipset BIOS atau motherboard.

Beep 10 x – Motherboard bermasalah (CMOS shutdown Read/Write error). Kemungkinan perlu penggantian motherboard.

Beep 11 x – Checksum-Error. Periksalah baterai CMOS pada motherboard. Biasanya kalau baterai tidak terpasang dengan benar, seringkali dayanya sudah habis. Solusinya belikan baterai CMOS yang baru.

Award-BIOS

Beep 1x panjang terus menerus : RAM rusak, atau tidak terpasang dengan benar.

Beep 1x panjang, 1x pendek : Ada masalah dengan RAM atau Motherboard

Beep 1x panjang, 2x pendek : Graphic card rusak atau tidak terpasang dengan benar

Beep 1x panjang, 3x pendek : Keyboard rusak atau tidak terpasang dengan benar

Beep 1x panjang, 9x pendek : Ada masalah dengan Bios / Bios rusak. Terus terang untuk kasus ini solusinya susah. Karena kita harus membelikan chipset BIOS baru yang spesifikasinya sama, dan itu sulit didapat. Beruntunglah jika Anda bisa mendapatkan chipset bekas kanibal.

Beep pendek tak terputus : Ada masalah dengan tegangan dari power supply unit (PSU). Jika komputer Anda mengalami masalah seperti ini, segera matikan komputer dan jangan mencoba menyalakan kembali karena beresiko kerusakan fisik (terbakarnya) komponen motherboard. Solusinya, belikan PSU yang baru.

Ada 2 kode beep utama untuk Award BIOS:

• 1x beep panjang dan 2x beep pendek – Video error, VGA bermasalah. Periksa posisi VGA card.

• 2x beep pendek – Non-Fatal Error. Periksa posisi RAM dan kondisi komponen yang lain.

Phoenix-BIOS

Kode beep Phoenix – Award BIOS berupa serangkaian bunyi beep yang dipisahkan oleh pause. Contohnya: beep — beep beep — beep — beep beep artinya 1-2-1-2

• Beep 1 – 1 – 4 – BIOS mengalami kerusakan.

• Beep 1 – 2 – 1 – Motherboard rusak.

• Beep 1 – 3 – 1 – Ram rusak atau tidak terpasang dengan benar.

• Beep 3 – 1 – 1 – Motherboard rusak

MACAM-MACAM PITA MAGNETIK

Pita magnetik adalah salah satu alat penimpanan eksternal yang menggunakan pita magnetik yang terbuat dari plastik.

Berawal dari tugas Dosen yg memberi tugas utk mencari gambar2 macam pita magnetik, gw udah aduk2 internet cuma  dapat defenisinya doang sedangkan gambarnya mau di serch lgi.
Dengan adanya blog ini, semoga bisa membantu lu pada yg mungkin dapat tugas yang kurang lebih sama kayak tugas gw.
Adapun macam-macam pita magnetik adalah sbb:

a.    QIC

QIC adalah singkatan dari dari quarter-inch-tape. Semula dibuat oleh perusahaan 3M untuk menyimpan data telekomunikasi, tetapi kemudian banyak digunakan pada PC tunggal karena harganya murah. Tape QIC secara otomatis mengoreksi data yang baru saja ditulis, dan jika menemui kesalahan, otomotis akan menuliskan kembali ke bagian pita berikutnya. Kelemahan utama QIC adalah pada kompatibilitasnya. Tak semua drive QIC kompatibel dengan standar. Biasanya QIC menggunakan 72 track (jalur penulisan data pada pita). Saat ini maksimal 144 track, dengan kemampuan merekam data 10 sampai dengan 13 GB.

b.    Travan

Travan dengan format TR-5 memiliki 108 track. Kemampuan penyimpanan sebesar 10GB/20GB dan dengan kecepatan transfer data sebesar 1 Mbps.

c.    DAT

DAT merupakan singkatan dari Digital Audio Tape. Teknologi DAT dipergunakan untuk merekam pada pita dengan lebar 4 mm dengan mempergunakan teknik perekaman helical scan, yaitu teknik yang digunakan untuk merekam pada video tape dengan kecepatan putaran 2000 RPM. Pada teknik helical scan, perekaman dilakukan dalam posisi tulis agak miring, mampu merekam lebih padat. Untuk menghindari kesalahan, perekaman ditambah dengan ECC (Error Correction Code). Bila ada kesalahan perekaman, perekaman akan dilakukan ulang. Bila pada saat restore (data dibaca untuk dituliskan ke hard disk) pita akan diputar terlebih dahulu untuk menemukan titik ujung penulisan data. Saat mengembalikan data dari pita ke sistem komputer, apabila terjadi kesalahan, kerusakan tersebut dapat diperbaiki dengan menggunakan ECC. Setelah semua data terverifikasi dengan benar, seluruh data dituliskan ke hard disk. Salah satu format DAT adalah DDS (Digital Data Storage). Salah satu standar DDS yaitu DDS-4 yang mempunyai kapasitas 20GB (atau 40GB untuk yang terkompresi) dengan kecepatan transfer data sebesar 2,4/4,8 Mbps.

d.    8mm

Teknologi pita 8mm semula ditujukan untuk industri video, untuk menyimpan citra berwarna berkualitas tinggi. Saat ini teknologi 8mm telah diadopsi oleh industri komputer sebagai cara

menyimpan data dalam jumlah besar, lebih besar daripada DAT. Pita 8mm juga memanfaatkan teknologi helical scan. Selain itu ada dua protokol utama yang diterapkan pada teknologi ini, dengan mempergunakan algoritma kompresi yang berbeda dan teknologi drive yang berbeda juga. Teknologi tersebut adalah Mammoth buatan Exabyte Corporation serta AIT (Advanced Intelligent Tape) buatan Seagate dan Sony.

e.    Mammoth

Mammoth memiliki teknologi yang lebih maju dan handal. Drive Mammoth memiliki suku cadang yang lebih sedikit dibandingkan drive 8mm serta didesain secara khusus untuk meningkatkan reliabilitas, dengan mengjaga kestabilan putaran dan penarikan pita. Mammoth memiliki system peredam guncangan dan dapat mengkalibrasi diri serta mencari serta melaporkan adanya kesalahan. Mammoth menggunakan ECC Reed Solomon dua level yang dapat membetulkan kesalahan dengan menuliskan ulang blok yang bersangkutan pada track yang sama. Mammoth-2 (M2) memecahkan standar kecepatan dan kapasitas pita. Jika kecepatan semula hanya 12 Mbps dan dengan kapasitas maksimal 60GB, maka dengan antarmuka Ultra 2/LVD SCSI, dengan hend multichannel, algoritma pembetulan kesalahan ECC3, kompresi dengan ALDC (Adaptive Lossless Data Compression), kapasitas maksimalnya menjadi 150GB dan dengan kecepatan 30 Mbps. Mammoth mengalami perkembangan drastis pada teknologi pita yang dahulunya dikenal sebagai peranti perekam yang kecepatannya sangat jauh tertinggal dibandingkan dengan piringan magnetik.

f.    Teknologi AIT

Tape cartridge AIT memanfaatkan cip MIC yangberupa EEPROM 64KB. Fungsi cip ini adalah untuk merekam semua informasi yang kalau pada pita lain selalu terdapat dalam segmen pertama. Informasi yang dimaksud antara lain berupa indeks yang menandai lokasi data dalam berkas. Saat pita dimasukkan ke dalam drive, konektor di dalam drive akan terhubung ke cip MIC. Karena lokasi data dalam berkas dapat diketahui langsung dari cip MIC, maka drive dapat memperkirakan seberapa jauh harus menggulung, dan tak perlu membaca tanda alamat seperti yang ada di pita pada umumnya. Saat lokasi data hampir tercapai, kecepatan putaran berkurang, dan motor mengurangi kecepatan untuk mulai membaca tanda identitas alamat guna mencari lokasi data yang sebenarnya. Hasil dari teknologi adalah kecepatan yang jauh meningkat sampai 150 kali kecepatan pita normal. Selain itu, keausan media menjadi terkurangi karena head hanya membaca tanda identitas alamat setelah mendekati lokasi file yang di minta saja. AIT juga memanfaatkan teknologi ALDC (Advanced Lossless Data Compression) milik IBM. Selain itu juga menerapkan ECC red-while-write yang mendeteksi dan membetulkan kesalahan penulisan.

Sebagai tambahan, integritas data lebih diperbaiki dengan memanfaatkan teknologi AME (Advanced Metal Evaporated). Media pita biasanya berupa lapisan bahan magnetik yang terbuat dari partikel metal atau oksida dengan berbagai kekuatan magnetik, yang dikombinasi dengan bahan perekat untuk merekatkan bahan tersebut ke pita plastik. Pelapisan media dapat dilakukan dengan penyemprotan. Namun, cara ini dapat mengakibatkan kontaminasi media dengan bahan kimia lain yang berakibat pada penurunan kualitas perekaman. Teknologi AME menggunakan ruangan hampa udara berisi partikel metal yang diuapkan, karenanya molekul magnetik ini lebih menyatu tanpa menggunakan perekat. Kemudian lapisan tersebut ditutup dengan karbon yang sangat keras menyerupai intan DLC (Diamond Like Carbon) untuk menjga lapisan magnetis di bawahnya dari keausan atau goresan. Dengan adanya pemanfaatan teknologi AME ini maka usia

pita AIT menjadi lebih lama. Pada generasi ketiga, AIT-3 memiliki kapsitas mencapai 100 gigabyte tanpa kompresi dan dengan kecepatan transfer 28 Mbps atau 260 gigabyte dengan kompresi dan kecepatan 12 Mbps. Pada teknologi generasi berikutnya, Super- AIT (S-AIT), yang memanfaatkan fitur AIT berkerapatan tinggi, kapasitas tanpa kompresinya menjadi 500 gigabyte.

g.    Digital Linear Tape

Digital Linear Tape (DLT) buatan DEC (Digital Equipment Corporation) dibuat pertama kali pada pertengahan 1980; diterapkan pada mesin MicroVAX, yang akhirnya dipergunakan oleh

Quantum Corporation pada 1994. Pita DLT lebih lebar 60% dibandingkan dengan pita 8mm dan merupakan pita magnetik yang terlebar. Track penyimpanannya 128 atau 208. Hal yang unik pada pita DLT terletak pada rancangan mekanisme head-nya, yaitu HGA (Head Guide Assembly). HGA yang berbentuk seperti bumerang dari plat alumunium ini memungkinkan minimalisasi kontak antara pita dengan head tersebut, sehingga memperpanjang usia pita maupun head. DLT juga memiliki sistem pengendali akselerasi dan penurunan kecepatan pita dengan tepat, serta didesain untuk dapat membersihkan diri. Hal ini membuat kontak antara pita dan head terjadi dengan baik sehingga usia head sekitar 30.000 jam- jauh lebih tinggi dibandingkan dengan usia head peranti 8mm yang hanya 2.000 jam. Keunggulan DLT yang lain adalah indeks berkas yang terletak di akhir pita, yang memungkinkan head menemukan track tempat berkas berada cepat. Fitur ini membuat produk-produk DLT dapat menemukan berkas apa saja dalam pita berkapasitas 20 gigabyte dalam rata-rata waktu 45 detik.

Untuk mencegah kesalahan, DLT menggunakan pendekatan berlapis, dimulai dengan pemanfaaatan cip ASIC (Application-specific Integrated Circuit) yang membuat kode pembetulan kesalahan ECC Reed Solomon sebanyak 16 KB di setiap 64 KB data pemakai, CRC (Cyclic Redundancy code) 64-bit serta EDC (Error-detecyion Code) untuk setiap 4 KB data. Hal ini masih ditambah lagi dengan verifikasi penulisan data pada saat penulisan, serta otomatis menuliskan kembali data yang direkam pada saat dijumpai adanya kesalahan perekaman. Keunggulan utama DLT terletak pada kapasitas penyimpanan yang lebih besar, kecepatan

transfer data yang lebih tinggi, dan reliabitasi yang lebih tinggi, terutama karena media pita tak menyentuh drive secara fisik.

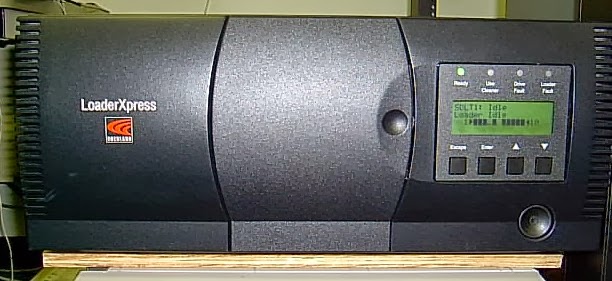

h.    Super DLT

Super DLT memanfaatkan teknik LGMR (Laser Guide Magnetic Recording) yang menggabungkan antara perekaman optik dan magnetik dengan menggunakan laser sehingga dapat menempatkan head perekaman secara lebih presisi dan lebih handal terhadap goncangan dari luar. Sistem POS (Pivoting Optical Servo) yang diterapkan dalam LGMR ini memungkinkan penulisan dalam track yang lebih padat, menurunkan biaya pembuatan, serta meningkatkan kenyamanan pengguna karena tak perlu melakukan pemformatan terlebih dulu.

Kapasitas super DLT lebih ditingkatkan lagi sebanyak 10-20% dengan memanfaatkan sisi belakang pita untuk merekam data. Sebagai hasilnya, diperoleh kapasitas perekaman tak terkompresi sebesar 1,2 terabyte pada satu cartridge dan dengan kecepatan transfer data 100 Mbps.

i.    Teknologi ADR

ADR (Advanced Digital Recording) merupakan produk hasil riset Philip melalui anak

perusahaannya OnStream. Produk pertama yang diluncurkan pada tahun 1999 memiliki kapasitas

normal 15 gigabyte dan 30 gigabyte untuk kompresi. ADR memiliki drive yang dapat mengatur posisi secara tepat bila ada pergeseran pita yang paling kecil sekalipun. ADR dapat membuat 192 track pada tape 8mm.
